7B夹紧波纹管联轴器
PDF下载
产品描述

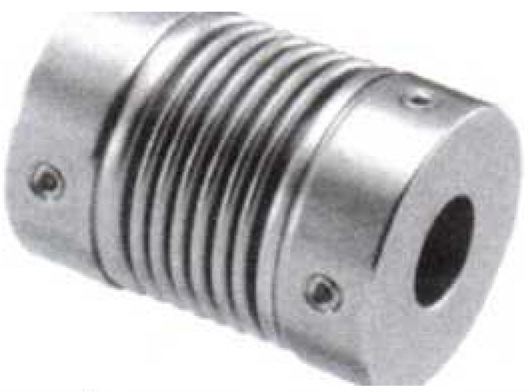

KM7B夹紧波纹管联轴器

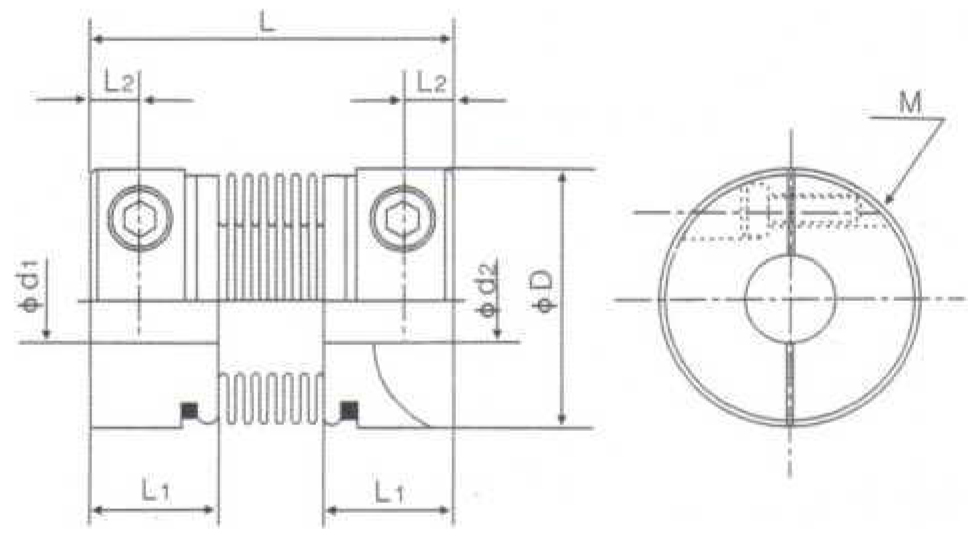

| ☆特点: •无间隙，同步运转，偏差存在的情况下也可保持等速作动; •高扭矩钢性和灵敏度，可补偿径向、角向、轴向的偏差； •顺时针和逆时针回转特性完全相同； •免维护，超强抗油和耐腐蚀性； •波纹管的材料为全不锈钢，轴套为铝合金。 ☆定货举例 例 KM7B-16-04-05 KM7B：波纹管夹紧型材料铝合金 16：外径尺寸 04： dl轴径为4mm 05： d2轴径为5mm ☆型号表示： KM7B--□-□-口 外径dl d2 ☆外形图KM7B系列 |
 |
 |
|
选型尺寸表
| 型号 Type |
D | L | dl d2轴径 | LI | L2 | M | 拧紧力矩 (N.m) |
| KM7B-16 | 16 | 30 | 4 5 66. 3 5 8 | 10.5 | 4 | M3 | 1.0 |
| KM7B-20 | 20 | 33 | 6 6. 35 8 10 12 | 10.5 | 4 | M3 | 1.0 |
| KM7B-25 | 25 | 38 | 66. 35 8 9 10 12 | 12.5 | 5 | M4 | 1.5 |
| KM7B-32 | 32 | 43 | 8 9 10 12 14 | 14 | 6 | M4 | 1.8 |
| KM7B-40 | 40 | 60 | 10 1112 14 15 16 | 16.5 | 6.5 | M5 | 2.5 |
| KM7B-55 | 55 | 68 | 12 14 15 16 19 | 19 | 7 | M6 | 4 |
技术参数
| 型号 Tvne |
额定扭矩 (N.m) |
最大扭矩 (N.m) |
最大转速 (min-1) |
惯性力矩 (kg. m2) | 静态扭矩刚性 (N. m/rad) |
径向偏差 (mm) | 角向偏 差 |
.轴向偏差 (mm) |
| KM7B-16 | 0.8 | 1.6 | 18000 | 3.4X10“ | 100 | 0. 10 | 1.5 | ±0.3 |
| KM7B-20 | 1.6 | 3.2 | 13500 | 8.9X10" | 160 | 0. 10 | 1.5 | ±0. 5 |
| KM7B-25 | 2.2 | 4.4 | 11000 | 2.8X10* | 230 | 0. 15 | 2.0 | ±0.4 |
| KM7B-32 | 2.8 | 5.6 | 10000 | 8.8X10* | 320 | 0. 20 | 2.0 | ±0.7 |
| KM7B-40 | 6 | 12 | 8000 | 2. 5X10-6 | 530 | 0. 20 | 2.0 | ±0.8 |
| KM7B-55 | 9 | 18 | 7000 | 2. 5X10-6 | 880 | 0. 20 | 2.0 | ±1.2 |
