Z10 type locking assembies

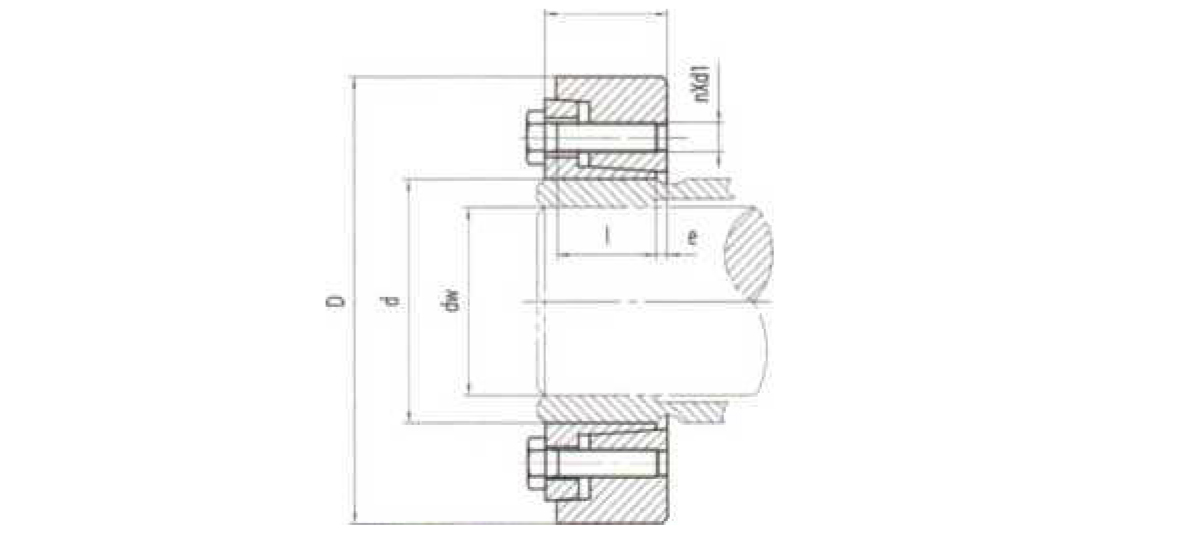

基本尺寸和参数Basic dimensions and parameters of the locking assemblies,type Z10

基本尺寸 Basicdimensions						六角头螺栓 He× agonheadbolts			额定负荷 Ratedload		G(kg)
d	D	dw	I	L	e	规格 disizes	MAN.m		FtKN	Mt KN.m
mm						规格 disizes	MAN.m		FtKN	Mt KN.m
12	32	10	9	11	1	M5	5		8	0.038	0.06
14	37	12	9	11	1	M5	5		9	0.052	0.08
16	41	14	12	15	1.5	M5	5		13	0.090	0.12
18	44	15	12	15	1.5	M5	5		10	0.080	0.12
18	44	16	12	15	1.5	M5	5		14	0.112	0.12
20	47	17	12	15	1.5	M6	12		16	0.140	0.15
20	47	18	12	15	1.5	M6	12		20	0.184	0.15
24	50	19	14	18	2	M6	12		17	0.160	0.20
		20	14	18	2	M6	12		20	0.200
		22	14	18	2	M6	12		25	0.280
30	60	24	16	20	2	M6	12		23	0.28	0.30
		25	16	20	2	M6	12		25	0.32
		26	16	20	2	M6	12		27	0.36
36	72	28	18	22	2	M6	12		37	0.55	0.4
		30	18	22	2	M6	12		43	0.68
		31	18	22	2	M6	12		46	0.74
44	80	34	20	24	2	M8	29		41	0.70	0.6
		35	20	24	2	M8	29		44	0.77
		36	20	24	2	M8	29		47	0.85
50	90	38	22	26	2.5	M8	29		55	1.10	0.8
		40	22	26	2.5	M8	29		64	1.32
		42	22	26	2.5	M8	29		72	1.54
55	100	42	23	29	3	M8	29		54	1.13	1.1
		45	23	29	3	M8	29		66	1.50
		48	23	29	3	M8	29		77	1.85
62	110	48	23	29	3	M8	29		69	1.60	1.3
		50	23	29	3	M8	29		77	1.92
		52	23	29	3	M8	29		84	2.17
68	115	50	23	29	3	M8	29		73	1.80	1.4
		55	23	29	3	M8	29		90	2.44
		60	23	29	3	M8	29		103	3.10
75	138	55	25	31	4	M8	29		97	2.70	1.7
		60	25	31	4	M8	29		117	3.52
		65	25	31	4	M8	29		133	4.30
80	145	60	25	31	4	M8	29		108	3.25	1.9
		65	25	31	4	M8	29		121	3.97
		70	25	31	4	M8	29		133	4.70
90	155	65	30	38	4	M8	29		145	4.70	3.3
		70	30	38	4	M8	29		170	5.98
		75	30	38	4	M8	29		190	7.20
基本尺寸 Basicdimensions						六角头螺栓 He×agonheadbolts			额定负荷 Ratedload		G(kg)
d	D	dw	I	L	e	规格 disizes		MAN.m	FtKN	Mt KN.m
mm						规格 disizes		MAN.m	FtKN	Mt KN.m
100	170	70	34	43	4	M8		29	170	5.91	4.7
		75	34	43	4	M8		29	200	7.42
		80	34	43	4	M8		29	220	8.90
110	185	80	39	49	5	M10		58	226	9.05	5.9
		85	39	49	5	M10		58	255	10.38
		90	39	49	5	M10		58	280	12.60
120 (125,130)	215	90	42	53	5.5	M10		58	280	12.85	8.3
		95	42	53	5.5	M10		58	325	14.98
		100	42	53	5.5	M10		58	340	17.00
140(135,140)	230	100	46	58	6	M12		100	370	18.50	10
		105	46	58	6	M12		100	400	21.10
		110	46	58	6	M12		100	431	23.70
155 (160,170)	263	110	50	62	6	M12		100	440	24.0	15
		115	50	62	6	M12		100	473	27.0
		120	50	62	6	M12		100	508	30.2
165 (165,170)	290	120	56	68	7	M16		240	525	34.5	22
		125	56	68	7	M16		240	620	38.6
		130	56	68	7	M16		240	660	42.8
175(175,180)	300	130	56	68	8	M16		240	650	42.0
		135	56	68	8	M16		240	680	46.2
		140	56	68	8	M16		240	720	50.6
185 (185,190)	330	140	71	85	8	M16		240	870	61.0	37
		145	71	85	8	M16		240	910	66.2
		150	71	85	8	M16		240	960	71.7
200 (195,200)	350	150	71	85	8	M16		240	1020	77	41
		155	71	85	8	M16		240	1070	82.7
		160	71	85	8	M16		240	1100	88.1
220 (210,220)	370	160	88	103	9	M16		240	1210	97	54
		165	88	103	9	M16		240	1270	105
		170	88	103	9	M16		240	1335	113.5
240(230,240)	405	170	92	107	10	M20		470	1390	118	67
		180	92	107	10	M20		470	1515	136
		190	92	107	10	M20		470	1630	154.8
260(250,260)	430	190	103	119	10	M20		470	1700	162	82
		200	103	119	10	M20		470	1820	182
		210	103	119	10	M20		470	1930	202.8
280(270,280)	460	210	114	132	10	M20		470	2030	213	102
		220	114	132	10	M20		470	2150	240
		230	114	132	10	M20		470	2330	269
300(290,300)	485	230	122	140	10	M20		470	2280	262	118
		240	122	140	10	M20		470	2450	294
		245	122	140	10	M20		470	2530	310
320 (310,320)	520	240	122	140	10	M20		470	2510	301	131
		250	122	140	10	M20		470	2682	335
		260	122	140	10	M20		470	2850	370
340(330,340)	570	250	134	155	12	M20		470	3120	389	186
		260	134	155	12	M20		470	3300	426
		270	134	155	12	M20		470	3430	463
360(350,360)	590	280	140	159	12	M20		470	3800	532	204
		290	140	159	12	M20		470	3970	575
		300	140	159	12	M20		470	3990	599

基本尺寸 Basicdimensions						六角头螺栓 He× agonheadbolts			额定负荷 Ratedload		G(kg)
d	D	dw	I	L	e	规格 disizes		MA N.m	FtKN	Mt KN.m
mm						规格 disizes		MA N.m	FtKN	Mt KN.m
390 (380,390)	650	300	144	163	14	M24		820	4260	640	250
		310	144	163	14	M24		820	4400	690
		320	144	163	14	M24		820	4640	742
420 (400,420)	670	330	164	184	14	M24		820	4770	787	300
		340	164	184	14	M24		820	5000	846
		350	164	184	14	M24		820	5200	910
440(430,440)	740	340	172	192	15	M24		820	5500	935	400
		350	172	192	15	M24		820	5720	1000
		360	172	192	15	M24		820	6000	1060
460 (450,460)	770	360	172	192	15	M24		820	6050	1090	420
		370	172	192	15	M24		820	6200	1150
		380	172	192	15	M24		820	6500	1235
480 (470,480)	800	380	188	213	15	M24		820	6560	1280	500
		390	188	213	15	M24		820	6750	1350
		400	188	213	15	M24		820	6940	1420
500 (490,500)	850	400	188	213	15	M27		1210	7500	1480	570
		410	188	213	15	M27		1210	7720	1600
		420	188	213	15	M27		1210	7920	1720
530 (520,530)	910	430	213	238	17	M27		1210	8470	1880	740
		440	213	238	17	M27		1210	9000	2000
		450	213	238	17	M27		1210	9250	2120
560 (550,560)	940	450	213	238	17	M27		1210	8950	2020	770
		460	213	238	17	M27		1210	9350	2150
		470	213	238	17	M27		1210	9700	2280
590 (580,590)	980	470	228	260	18	M27		1210	10600	2500	900
		480	228	260	18	M27		1210	11000	2650
		490	228	260	18	M27		1210	11450	2800
620 (610,620)	1020	500	254	286	18	M30		1640	11000	2740	1080
		510	254	286	18	M30		1640	11300	2900
		520	254	286	18	M30		1640	11900	3100
注：Z10 型胀紧联结套螺钉的机械性能等级为 10.9 级。
