首页>>产品中心 > 胀套

Z7A

PDF下载

产品描述

Z7 A type locking assemblies

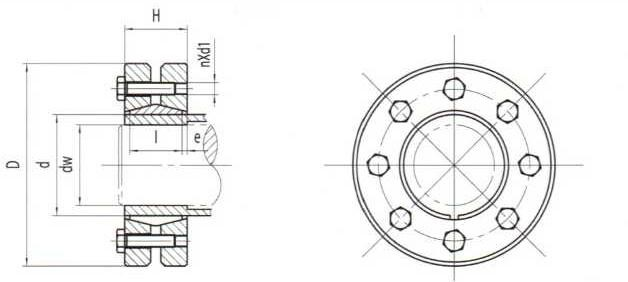

基本尺寸和参数 Basic dimensions and parameters of the locking assemblies,type Z7A

规格sizes d×D 基本尺寸
Basicdimensions		 六角头螺栓
He×agonheadbolts		 额定负荷
Ratedload		 G
d D I H dw e 规格di 数量 n MA Mt Ft lKg)
mm sizes QTY N.m KN.m KN
  125 185 40 52 95 6 M10 8 58 242 11.5
125×185 125 185 40 52 100 6 M10 8 58 260 13 6
  125 185 40 52 105 6 M10 8 58 276 14.5
  140 220 40 52 110 6 M10 10 58 291 16
140×220 140 220 40 52 120 6 M10 10 58 330 20 8
  140 220 40 52 125 6 M10 10 58 352 22
  155 245 40 52 130 6 M10 12 58 385 25
155×245 155 245 40 52 135 6 M10 12 58 427 28.8 10
  155 245 40 52 140 6 M10 12 58 464 32.5
  165 260 46 62 135 8 M12 10 100 474 32
165×260 165 260 46 62 140 8 M12 10 100 507 32.5 14
  165 260 46 62 145 8 M12 10 100 538 39
  175 275 46 62 145 8 M12 10 100 538 39
175×275 175 275 46 62 150 8 M12 10 100 573 43 16
  175 275 46 62 155 8 M12 10 100 606 47
  185 295 46 62 155 8 M12 12 100 632 49
185×295 185 295 46 62 160 8 M12 12 100 662 53 20
  185 295 46 62 165 8 M12 12 100 691 57
  195 315 56 72 165 8 M12 15 100 800 66
195×315 195 315 56 72 170 8 M12 15 100 835 71 27
  195 315 56 72 175 8 M12 15 100 869 76
  220 345 66 84 180 9 M16 9 240 978 88
220×345 220 345 66 84 190 9 M16 9 240 1063 101 35
  220 345 66 84 200 9 M16 9 240 1140 114
  240 370 66 84 200 9 M16 12 240 1200 120
240×370 240 370 66 84 210 9 M16 12 240 1276 134 44
  240 370 66 84 215 9 M16 12 240 1312 141
  260 395 72 90 220 9 M16 12 240 1309 144
260×395 260 395 72 90 230 9 M16 12 240 1384 159 48
  260 395 72 90 235 9 M16 12 240 1421 167

规格sizes 基本尺寸
Basicdimensions		 六角头螺栓 He× agonheadbolts 额定负荷
Ratedload		 G

d×D		 d D 1 H dw e 规格 ch 数量n MA Mt Ft (kg)
mm sizes QTY N.m KN.m KN
  280 425 84 104 230 10 M16 15 240 1478 170
280×425 280 425 84 104 240 10 M16 15 240 1583 190 60
  280 425 84 104 250 10 M16 15 240 1680 210
  300 460 84 104 250 10 M16 16 240 1740 213
300×460 300 460 84 104 260 10 M16 16 240 1800 234 75
  300 460 84 104 270 10 M16 16 240 1889 255
  320 495 84 106 270 11 M16 18 240 1955 264
320×495 320 495 84 106 280 11 M16 18 240 2036 285 84
  320 495 84 106 290 11 M16 18 240 2076 301
  340 535 84 106 290 11 M16 20 240 2193 318
340×535 340 535 84 106 300 11 M16 20 240 2300 345 100
  340 535 84 106 305 11 M16 20 240 2354 359
  360 555 100 122 300 11 M20 15 470 2547 382
360×555 360 555 100 122 310 11 M20 15 470 2645 410 125
  360 555 100 122 320 11 M20 15 470 2738 438
  390 595 112 136 330 12 M20 18 470 3091 510
390×595 390 595 112 136 340 12 M20 18 470 3194 543 156
  390 595 112 136 350 12 M20 18 470 3291 576
  420 630 120 144 350 12 M20 20 470 3371 590
420×630 420 630 120 144 360 12 M20 20 470 3500 630 185
  420 630 120 144 370 12 M20 20 470 3620 670
  460 685 132 158 390 13 M20 24 470 3949 770
460×685 460 685 132 158 400 13 M20 24 470 4300 860 235
  460 685 132 158 410 13 M20 24 470 4634 950
  500 750 152 178 420 13 M20 30 470 4881 1025
460×685 460 685 132 158 400 13 M20 24 470 4300 860 235
  460 685 132 158 410 13 M20 24 470 4634 950
  500 750 152 178 420 13 M20 30 470 4881 1025
注：Z7A 型胀紧联结套螺钉的机械性能等级为 10.9 级。
