SWC WD型无伸缩短型整体叉头十字轴式
PDF下载
产品描述

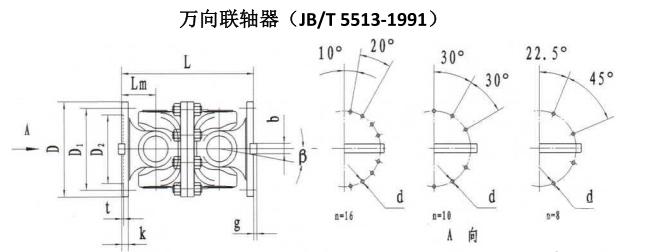

SWC WD型(无伸缩短型)整体叉头十字轴式
SWC390WD 联轴器 JB/T 5513-1991
 |
| ♦标记示例：SW390WD型无伸缩短万向联轴器 SWC390WD 联轴器 JB/T 5513-1991 |
SWC390WD 联轴器 JB/T 5513-1991
| 型号 | 回转 直径 D mm |
额定 转矩 Tn kN*m |
疲劳转 矩 Tf kN*m |
轴线折 角P (° ) |
尺寸(mm) | 转动 惯量 kg*m2 | 质量 kg |
||||||||
| L | D1 jsll | D2 H7. |
Lm | n-d | k | t | bh9 | g | |||||||
| SWC180WD | 180 | 12.5 | 6.3 | W15 | 440 | 155 | 105 | 110 | 8-17 | 17 | 5 | 一 | - | 0. 145 | 52 |
| SWC225WD | 225 | 40 | 20 | W15 | 480 | 196 | 135 | 120 | 8-17 | 20 | 5 | 32 | 9.0 | 0. 355 | 82 |
| SWC250WD | 250 | 63 | 31.5 | W15 | 560 | 218 | 150 | 140 | 8-19 | 25 | 6 | 40 | 12.5 | 0.831 | 127 |
| SWC285WD | 285 | 90 | 45 | W15 | 640 | 245 | 170 | 160 | 8-21 | 27 | 7 | 40 | 15.0 | 1.715 | 189 |
| SWC315WD | 315 | 125 | 63, | W15 | 720 | 280 | 185 | 180 | 10-23 | 32 | 8 | 40 | 15.0 | 2. 280 | 270 |
| SWC350WD | 350 | 180 | 90 | W15 | 776 | 310 | 210 | 194 | 10-23 | 35 | 8 | 50 | 16.0 | 4.971 | 370 |
| SWC390WD | 390 | 250 | 125 | W15 | 860 | 345 | 235 | 215 | 10-25 | 40 | 8 | 70 | 18.0 | 8. 229 | 524 |
| SWC440WD | 440 | 355 | 180 | W15 | 1040 | 390 | 255 | 260 | 16-28 | 42 | 10 | 80 | 20.0 | 15. 32 | 798 |
| SWC490WD | 490 | 500 | 250 | W15 | 1080 | 435 | 275 | 270 | 16-31 | 47 | 12 | 90 | 22.5 | 25. 74 | 1055 |
| SWC550WD | 550 | 謬0 | 355 | W15 | 1220 | 492 | 320 | 305 | 16-31 | 50 | 12 | 100 | 22.5 | 46. 78 | 1524 |
| SWC620WD | 620 | 1000 | 500 | W15 | 1360 | 555 | 380 | 340 | 10-38 | 55 | 12 | 100 | 25.0 | 83. 76 | 2120 |
♦注：Tf-在交变负荷下按疲劳强度所允许的转矩。
