Z12 Btype locking assemblies

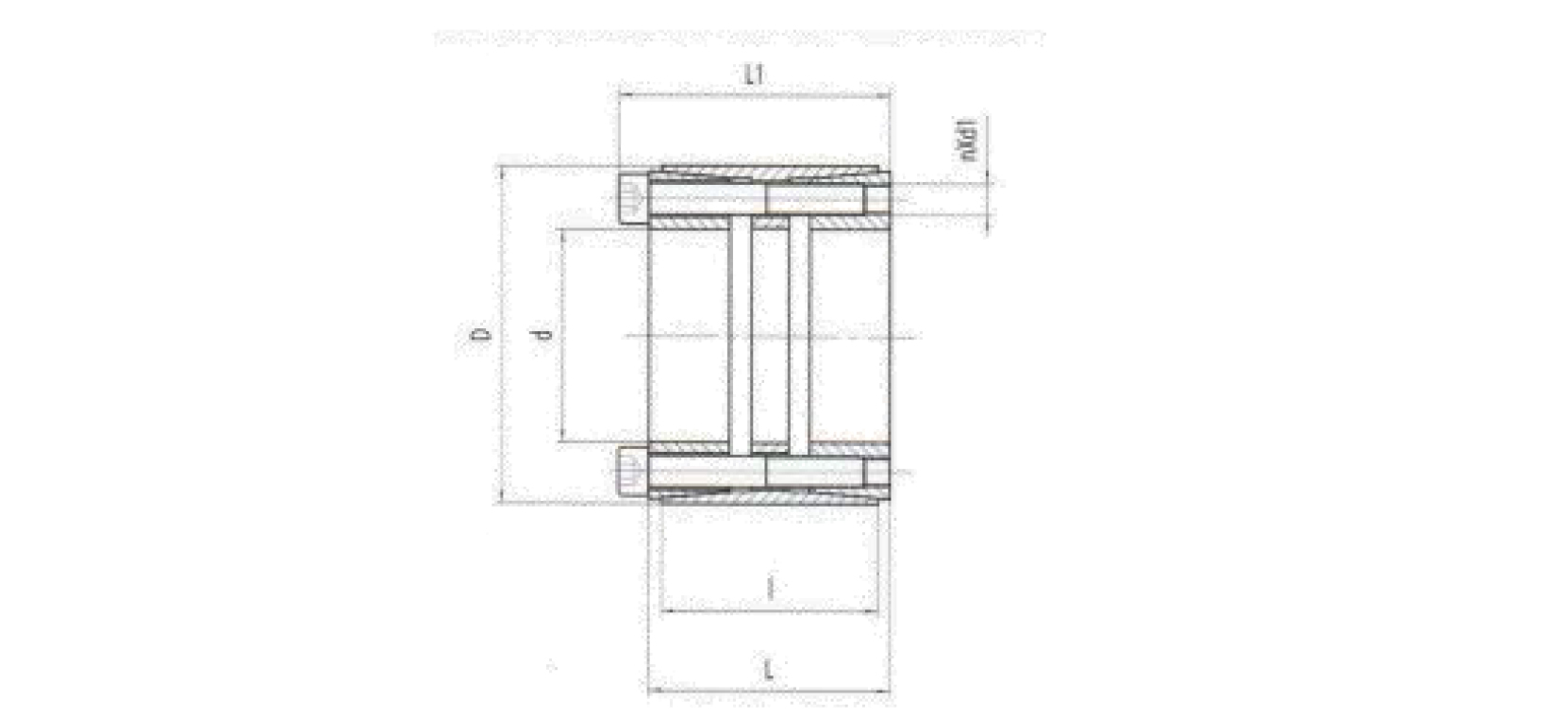

基本尺寸和参数 Basic dimensions and parameters of the locking assemblies,type Z12B

规格sizesd	基本尺寸 Basicdimensions					内六角螺钉 Inhe X agonscrews			额定负荷 Ratedload		Pf	Pf
XD	d	D	I	L	LI	规格出	数量n	MAN.m	FtKN	MtKNm	N/mm²	N/mm²	G(kg)
			mm			sizes	QTY	MAN.m	FtKN	MtKNm
70x110	70	110	50	60	70	M10	8	83	204	7.15	194	107	23
80x120	80	120	50	60	70	M10	10	83	250	10.25	212	123	2.5
90x130	90	130	50	60	70	M10	11	83	280	12.6	207	125	2.7
100x145	100	145	60	70	82	M12	10	145	372	18.6	205	126	4.1
110x155	110	155	60	70	82	M12	10	145	372	20.5	187	118	4.4
120x165	120	165	60	70	82	M12	11	145	408	24.5	188	122	4.8
130x180	130	180	65	79	91	M12	14	145	520	33.8	197	128	6.3
140x190	140	190	65	79	91	M12	15	145	557	39.0	196	130	6.6
150x200	150	200	65	79	91	M12	15	145	557	41.8	183	123	7.8
160x210	160	210	65	79	91	M12	16	145	593	47.5	183	125	9.4
170x225	170	225	78	92	106	M14	15	230	764	65.5	193	133	10.7
180x235	180	235	78	92	106	M14	15	230	765	69.0	182	127	11.3
190x250	190	250	88	102	116	M14	16	230	815	77.5	163	103	14.6
200x260	200	260	88	102	116	M14	20	230	1020	102	194	124	15.3
220x285	220	285	96	108	124	M16	15	355	1060	117	174	113	20.2
240x305	240	305	96	108	124	M16	20	355	1410	170	212	140	21.8
260x325	260	325	96	108	124	M16	21	355	1480	193	205	138	23.4
280x335	280	355	96	110	130	M20	15	690	1650	232	213	141	30.0
300x375	300	375	96	110	130	M20	15	690	1650	249	198	134	31.2
320x405	320	405	124	136	156	M20	20	690	2210	354	191	125	48.0
340x425	340	425	124	136	156	M20	20	690	2210	376	180	119	51.0
360x455	360	455	140	155	177	M22	20	930	2750	496	185	118	69.0
380x475	380	475	140	155	177	M22	20	930	2750	524	175	113	73.0
400x495	400	495	140	155	177	M22	22	930	3010	602	183	122	76.0
420x515	420	515	140	155	177	M22	24	930	3300	694	190	127	80.0
440x535	440	535	140	155	177	M22	24	930	3300	728	166	123	81
460x555	460	555	140	155	177	M22	24	930	3300	760	159	118	85
480x575	480	575	140	155	177	M22	25	930	3440	830	159	119	88
500x595	500	595	140	155	177	M22	25	930	3440	861	153	115	91
520x615	520	615	140	155	177	M22	28	930	3850	1003	164	124	95
540x635	540	635	140	155	177	M22	28	930	3850	1042	158	120	98
560x655	560	655	140	155	177	M22	30	930	4130	1157	163	125	101
580x675	580	675	140	155	177	M22	30	930	4130	1199	158	121	104
600x695	600	695	140	155	177	M22	30	930	4130	1240	153	118	108
注:Z12B型胀紧联结套螺钉的机械性能等级为12.9级。
